平面をマスターする: 完璧な設置を保証するためにタイル レベリング システムを使用する際に避けるべきよくある間違い



世界の建築、建築仕様、高級床材の市場は大きく変化しています。{0}大型の磁器スラブ、重い天然石タイル、整流板の急速な出現により、床と壁のタイル設置に対する技術的期待は永久に変わりました。この一か八かの状況において、リップページのない、見た目に美しい平らな表面を実現することは、もはや贅沢ではありません。-それは、開発者、不動産所有者、厳格な建築検査官によって要求される基本的な業界標準です。-



隣接するタイル間の垂直方向のずれを排除するために、世界のタイル コミュニティは広く、タイル レベリング システム (TLS)。正しく設計、製造、配置されると、高張力プラスチック クリップと構造ウェッジのこれらの連動したネットワークが精密な機械的ブリッジとして機能し、下にあるモルタルが固まる間に、重くて折れにくい材料を完全に均一で一体化した平面に引っ張ります。-しかし、これらのツールの普及により、業界の重大な課題が明らかになりました。タイル レベリング システムを購入するだけでは、完璧な設置が保証されるわけではありません。綿密な技術的実行がなければ、設置者は空間全体の美的および構造的完全性を損なう一連のエラーを誤って引き起こす可能性があります。



業界をリードするメーカーとして、-精密射出成形、高度なポリマー化学、および厳格な射出成形における 15 年以上の技術的専門知識を備えています。IATF 16949 自動車-グレードの品質管理, Yangzhou Dingyue Plastic Electronics Co., Ltd. は、工業科学のレンズを通してタイル張り装置を捉えています。私たちは、タイル レベリング システムが強い機械力の下で動作する精密な構造メカニズムであることを理解しています。現場チームがこれらのツールを使用してミスをすると、グラウトラインに埋め込まれたクリップの破損、高価なタイルのリップページ、空洞のサブタイルの空洞、および壊滅的な接着不良が発生します。-この包括的なマスターレベルのエンジニアリング ガイドでは、世界的な請負業者が犯す最も一般的なタイル レベリングの間違いを分析し、これらのエラーの背後にある基礎となる材料科学を提供し、実用的で現場で実証済みの青写真を提供します。-リップページを避ける方法工具調達パイプラインの収益を最大化します。



「商業建設においては、工具の実行におけるエラーは軽微な不都合ではありません。{0}それは経済的責任です。真の職人技には、機械的張力、ポリマーの力学、および薄いセットの化学が現場でどのように相互作用するかを理解する必要があります。」-



---

Ⅲ．基質の過剰依存: レベリングシステムはレベリング剤ではありません

機械的クリープとモルタル空隙の形成

最も破壊的で広範囲にわたるものの 1 つタイルの水平調整の間違い国際建設分野における誤解は、機械レベリング システムが何を達成するために設計されているかについての根本的な誤解です。非常に多くの現場チームが、このシステムを、下地床の歪み、準備されていない、または深い輪郭を補正できる魔法の修正ツールと見なしています。-この誤解は、機械的クリープや構造的破損として知られる現象を引き起こします。

設置業者が窪みや尾根で満たされた下地の上に重い磁器や天然石のスラブを置き、高張力クリップやウェッジを使用してタイルを面一に引っ張ろうとすると、強い機械力がかかります。{0}モルタルが濡れている間、システムは表面を一時的に平らな面に強制することがありますが、ポリマー成分には極度の応力がかかります。モルタルがゆっくりと硬化してチキソトロピー性の潤滑性を失うと、圧縮されたプラスチックのクリップが機械的クリープを起こし始め、タイルの自然な重さと反りに合わせてゆっくりと伸びたり、たわんだりします。さらに憂慮すべきことに、モルタルの凹凸のあるポケットからタイルを上方に引き抜いて、隣接するタイルと位置を合わせようとすると、地下に構造的空隙であるエアポケットが生じます。{4}この空隙により、次のような国際基準で義務付けられているモルタル被覆面積の 95% が損なわれます。ANSI A108商業的な歩行者や車両の交通量が多いとひび割れてしまう弱い部分が生じます。

基板のたわみ測定基準	標準設置制限	大規模なフォーマットのタイル要件（GPTP）-
下地床の最大変動 (10 フィート以上)	1/4 インチ (6mm)	1/8 インチ (3mm)
下地床の最大バリエーション (24 インチ以上)	1/16インチ(1.6mm)	1/16 インチ (1.6mm)、急なステップなし
システム補正能力	リップページコントロールのみ (<1/32" micro-steps)	リページコントロールのみ。構造平準化能力がゼロ

解決策: プレ-レベリング プロトコルとセルフ レベリング アンダーレイメント（SLU）-

この重大なインストール エラーを完全に回避するには、請負業者は単一のクリップをボックスから取り出す前に、厳密なプレレベリング プロトコルを実装する必要があります。{0}タイル レベリング システムは、厳密にタイル レベリング システムとして扱われなければなりません。リップページ防止装置コンクリート仕上げ材の誤差ではなく、タイル自体の工場で生じた微妙な反りを中和するように設計されています。{0}

1. 基板スキャン:基板全体にわたって精密な工業用直定規またはデジタル レーザー スキャン レベルを利用して、低いスポットと高いリッジを分離してマッピングします。
2. 研削とパッチング:コンクリートの高い部分をすべて機械的に研磨し、深い窪みを高品質のポリマーで改質されたパッチング コンパウンドで埋めます。-
3. セルフレベリングアンダーレイメント（SLU）:大判磁器タイル パネル（GPTP）の場合、-高流動セルフレベリング下敷きの包括的な層を適用します。--これにより、10 直線フィートにわたって 1/8 インチ未満の平坦公差に適合する設計された基礎が作成され、タイル レベリング システムがシームレスに動作するために必要な正確なベースラインが提供されます。
4.

---



IV.薄い-セットモルタルの管理ミス: 接着破壊の化学



高い機械的張力下での「スキニングオーバー」の危険性

タイルの取り付けは、機械的固定と化学的接着の微妙な交差点です。ペースの速い商業現場で頻繁に見られる致命的なミスは、薄いセットのモルタルのオープン時間とタイル レベリング クリップの機械的な展開を調整できないことです。-作業員が生産を「スピードアップ」するために広い床面積に大きなモルタル床を広げると、露出したセメント系接着剤がすぐに周囲の空気と相互作用し始め、薄く乾燥した外層が形成されます。-このプロセスは「スキニング オーバー」として知られています。

タイルをモルタルの上に皮を剥いた上に置くと、化学結合はすぐに最大 70% 切断されます。{0}設置者がレベリングウェッジを挿入し、プライヤーを回してシステムを所定の位置に固定すると、機械的な力によって乾燥した皮膚が圧縮され、しっかりと設置されているという誤った錯覚が生じます。ただし、床が実際の使用による微振動にさらされると、タイルがモルタル床から簡単に剥がれてしまいます。{4}}モルタルが固まり始めた場合、レベリングクリップの存在により、実際にこの破壊モードが加速される可能性があります。ウェッジを介してタイルを引っ張ったり押したりすると、ポリマー-改質された薄い-セット内で形成されている繊細な結晶構造が破壊され、永久的な剥離が発生します。



---



V. 方向性コテと重要な背面-バタリング技術



プロのツールへの投資を最大限に活用して、防弾でリップページのない床を実現するには、モルタルの塗布方法を現場チーム全体で厳密に標準化する必要があります。{0}現代の現場では、コテを回転させたり、スポット結合を作成したりする昔ながらの混沌とし​​た方法 (一般に「ドット硬化」と呼ばれます) を厳しく禁止する必要があります。-

---

VI.不適切なクリップの配置と間隔の構成

周囲のピンチポイントとコーナーのたるみ

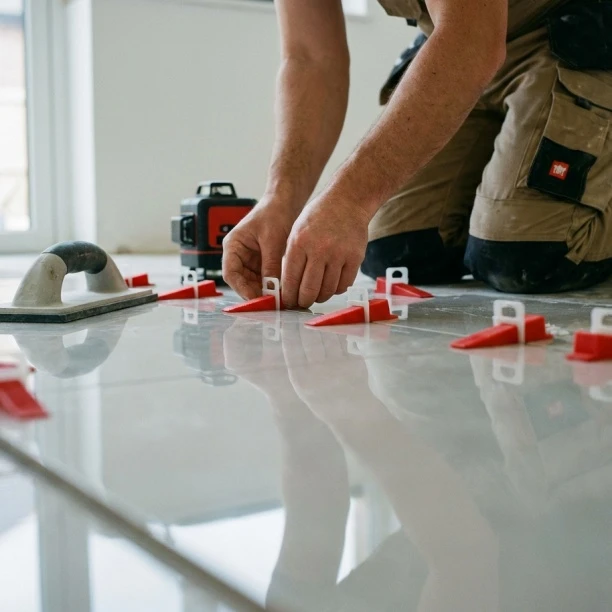

高品質の未使用のポリマー レベリング システムを使用している場合でも、個々のクリップのレイアウトや位置が不適切であると、プロジェクト全体が簡単に損なわれる可能性があります。{0}よくある設計および設置上の欠陥は、クリップをタイルの角から離れすぎたり、タイルの周囲に沿って不規則な間隔で配置したりすることです。この誤差により、局所的な応力ゾーンが発生し、クランプ圧力が不均一になります。

クリップが角から内側にあまりにも遠くに配置されると (たとえば、4 インチ以上離れて)、4 つのタイルの重要な交差接合部がサポートされないままになります。磁器タイルには、製造窯で焼成するという性質上、微妙な反りや反りがあり、通常、端付近で最も顕著になります。{4}レベリング システムがこれらのフレックス ゾーンを制御するのに十分な距離に配置されていない場合、水和中に薄いセットが収縮するにつれてコーナーがゆっくりと垂れたりねじれたりします。-逆に、交差する角の接合部に直接クリップを押し込むと、プラスチックを閉じ込める「ピンチポイント」が生じ、取り外しの段階できれいにスナップできなくなり、プラスチックの破片が永久に露出することがよくあります。

" />



大型磁器パネルの正確なクリップ率の計算-

リップページの絶対的な制御を維持し、レイアウトの構造的整合性を維持するには、タイル ジオメトリに基づいたこの正確な計算ブループリントに従ってください。クリップは次の間に配置する必要があります。2 ～ 3 インチ (50mm ～ 75mm)機械的負荷のバランスをとるために、追加の中間クリップがエッジに沿って 8 ～ 12 インチごとに配置されます。

• 300x600mm タイルの場合:マイクロシフトを防ぐベースライン密度を確保するには、短辺に沿って少なくとも 2 つのクリップ、長辺に沿って少なくとも 3 つのクリップが必要です。-
• 600x600mm タイルの場合:片側あたり少なくとも 3 つのクリップが必要で、バランスのとれた 4 隅と周囲の構造サポート リングを作成します。
• 1200x1200mm の重い-スラブの場合:莫大な重量と大きな表面積に固有の構造的なたわみに耐えることができる頑丈なウェッジを使用して、片面あたり少なくとも 4 ～ 5 個のクリップが必要です。-
•

---



VII. -過剰な張力と誤ったプライヤーの校正ミス



モルタル硬化前のクリップステムの微小破断-

精密に設計されたタイル レベリング クリップは、正確な構造フェールセーフを備えて設計されています。つまり、ステムの根元にあるマイクロ溝で、モルタルが硬化した後に横から鋭い衝撃が加わった場合にのみ破断するように設計されています。{{1}最も狡猾なものの一つインストールエラー現場でのこの問題は、初期セットアップ段階で設置業者がシステムに過度の緊張を与えると発生します。{0}

取り付け作業者が力任せに頼ったり、機械式取り付けプライヤーを過剰なトルク設定に調整したりすると、設計上の限界を超えてクリップの開口部にウェッジを押し込むことになります。その時点ではプラスチックが目に見えて折れないかもしれませんが、強い張力によりクリップの基部がプラスチックの降伏点を超えます。これにより、設計されたブレークグルーブに沿って微小な亀裂が生じます。-次の 12 時間にわたって、乾燥モルタルが変化する化学力をタイルに及ぼすにつれて、あらかじめ破砕されたクリップが 1 つずつ音もなく壊れ始めます。-張力が失われると、タイルの角がゆっくりと反って自然な状態に戻り、その結果、床が局所的に剥がれてしまい、硬化後の修復が非常に困難になります。-

「過剰な張力は、-構造強度を証明するものではありません-、調整が不足していることを証明します。設計上のしきい値を超えてツールを操作すると、設置者は常に責任を負います。」



一貫したクランプのための工業用プライヤーのトルク設定の校正

レベリング コンポーネントに微細な亀裂が生じるリスクを排除するため、すべての設置作業者は、作業を開始する前に張力ツールを適切に調整するように訓練されている必要があります。{0}このプロセスにより、床のすべての平方メートルにわたって均一なクランプ圧力が保証されます。

1. サンプルセットのキャリブレーション:緩いクリップとウェッジを挿入して、2 つのスクラップ タイルを平らな面に置きます。
2. ストッパーの調整：タイルを完全に面一にするのに必要な正確な深さでジョーがウェッジをしっかりと掴むまで、プロ仕様のタイル プライヤーの調整ダイヤルを内側にねじ込みます。
3. ナットのロック:プライヤーのテンション ロックナットを締めて、ツールが後続のクリップでウェッジをより深く押し込むのを物理的に防ぎます。この手順により人的エラーが排除され、5,000 ユニットのプロジェクト全体にわたるすべてのクリップが、ポリマーの破断閾値に近づくことなく、同一の最適化されたクランプ圧力を受けることが保証されます。
4.

---



Ⅷ. 24 時間取り外しの罠: 早期取り外しエラー



不完全な薄いセットの硬化がタイルの「スプリングバック」を引き起こす仕組み-

商業現場では時間は金なりで、新しくタイルを張った床を歩行者やグラウト注入作業に開放しなければならないというプレッシャーから、時期尚早にクリップを外すという致命的なミスが発生することがよくあります。経験の浅い施工者によくある誤解は、12 時間後にタイルが軽く触れて硬いと感じたら、レベリング クリップを安全に蹴り外せるというものです。この仮定は、セメント質水和の基本的な化学を無視しています。

標準的なポリマー-変性薄層-セットモルタルには、完全で中断のないモルタルが必要です。24時間の硬化サイクル周囲温度 70 度 (21 度) でベースラインの構造圧縮強度とせん断強度を達成します。この水和プロセスが完了する前にレベリング システムが取り外されると、歪んだタイルや重いタイル内に蓄積された大きな内部応力が、即座に柔らかい硬化モルタルを圧倒します。クリップの機械的張力が解放された瞬間、タイルは「スプリングバック」として知られる現象を起こし、柔らかい接着剤層にゆっくりと上昇または沈み込みます。{4}}翌朝チームがグラウトに到着するまでに、床は不均一でリップページで満たされた状態に永久に固定されており、破壊的な解体によってのみ解決できます。{7}}



タイル スナップを 100% クリーンに行うための適切な運動角度-

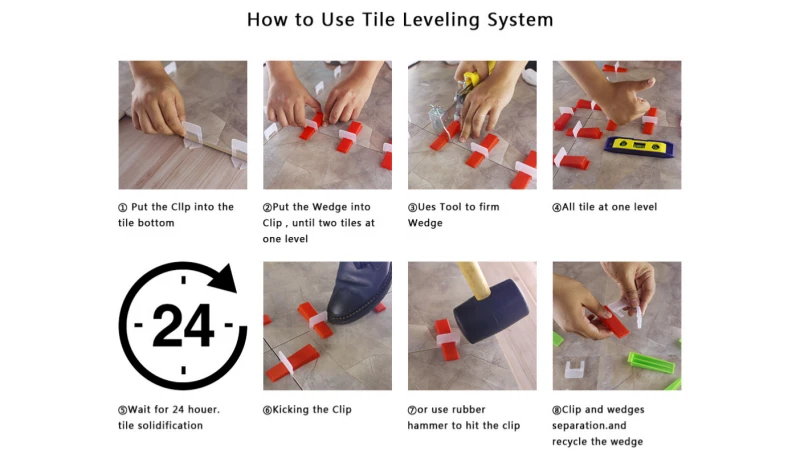

24-時間の硬化しきい値を正常に満たした場合、「高破壊」という悪夢を避けるために、除去作業は正確な物理的動力学に従う必要があります。つまり、クリップがタイル表面の上でパチンと音を立ててプラスチックの歯がグラウト接合部から突き出て、それを苦労して溶かすか手作業で削り取らなければなりません。

• 側方衝撃ルール:クリップは必須ですいつもグラウト接合線の方向に平行にゴム槌または工業用ブーツで叩いてください。クリップを斜めに叩いたり、ジョイントに対して垂直に叩いたりすると、破断溝全体に力が不均一に分散され、プラスチックがベースラインより斜め上に引き裂かれます。
• 取り外し用のペンチはありません:取り外しの段階では、テンションペンチを使用してクリップをねじったり折ったりしないでください。ペンチはゆっくりとした垂直方向の張力をかけて、硬化したモルタルからクリップを上方に引っ張ります。これにより、ほぼ確実に高い破断が保証され、高価な磁器タイルの繊細な修正されたエッジが欠けることさえあります。-
•

---



IX.規格外のポリマーの調達: 脆いリサイクル再生材の危険性



設置技術は最も重要ですが、ツール自体の物理的機能が現場での成功の最終的な境界を表します。多くの大量購入者は、調達コストを削減するために、低層のリサイクル プラスチックや未確認のポリマー再生材で作られた超安価なタイル レベリング クリップを購入するという罠に陥ります。{{2}この調達ミスにより、商用プロジェクトのパイプラインに制御不能な変数が直接導入されます。

再生プラスチックは分子構造が非常に不安定です。これらには、プラスチック射出成形金型の均一な冷却プロファイルを乱す、微細な塵粒子、揮発性水分ポケット、および二次ポリマーからの微量汚染物質が含まれています。その結果、リサイクルされたクリップには、非常に予測不可能な引張限界が存在します。通常、標準的な張力では早期に切れたり、暖かい屋外の作業現場にさらされると溶けたり、寒い冬の倉庫に保管するとガラスが脆くなったりします。-この重大な欠陥により、設置業者は 2 倍の数のクリップを使用することになり、実際の総所有コストが大幅に上昇します。

---



X. 包括的なフィールド FAQ パネル



タイルレベリングウェッジは再利用できますか? それともプロジェクトごとに交換する必要がありますか?

-高密度のバージンポリマーから設計された高品質のタイルレベリングウェッジは、-多用途に使用できる耐久性のあるコンポーネントとして明示的に設計されています。-ウェッジ上部の鋸歯状のトラッキング リッジが鋭く磨耗していない限り、数十の大規模プロジェクトで再利用できます。-ただし、柔らかいリサイクル プラスチックで成形された低品質のエコノミー ウェッジは、1 ～ 2 回使用するとすぐに平らになってしまい、クリップの歯に固定する能力を失い、システムの滑りを引き起こします。ウェッジのサプライヤーのデュロメーター評価を常に監査してください。

グラウトラインの上で誤ってスナップされたタイルレベリングクリップを取り外すにはどうすればよいですか?

不適切な打撃方法や脆い素材が原因でクリップに「大きな破損」が生じた場合は、工場出荷時のタイルの端が永久に欠けてしまう危険があるため、標準的なペンチでクリップを無理に引き抜こうとしないでください。-代わりに、特殊な超薄型工業用ユーティリティ ブレードまたはホットナイフ ツールを使用して、タイルの線の下のプラスチックを慎重にスライスします。-業務用の大規模な清掃の場合は、細かいダイヤモンド-グリットグラウト-除去ブレードを備えた振動マルチツールを低速で使用すると、磁器の釉薬に接触することなく、はみ出した残留物を安全に研ぎ落とすことができます。

タイル レベリング システムは極薄の磁器パネル（3 mm ～ 5 mm）でも機能しますか？{0}

はい。ただし、極薄の磁器タイル（ゲージ付き磁器タイル パネルと呼ばれることが多い）には特別なケアと工具が必要です。-薄い材料向けに特別に設計された超低ベース クリップを選択する必要があり、取り付けプライヤーはより低いトルク設定に調整されている必要があります。-薄いパネルの曲げ強度は非常に低いため、調整されていないウェッジによる過剰なクランプ圧力により、タイルの表面が砕けたり亀裂が入ったりする可能性があります。さらに、張力がかかったときにタイルが表面下の空隙に崩壊するのを防ぐために、指向性背面バタリングによって 100% 平坦なモルタル被覆を確保することが完全に必須です。-



---



11.戦略的マスターの概要とアクションプラン



タイル レベリング システムを成功させるには、現場でテストされた設置技術と妥協のないツールの品質を組み合わせる必要がある正確なプロセスが必要です。{0}これら 5 つの蔓延するエラー、-ゆがんだ下地床を修正するためにクリップに依存する、薄いセットのオープンタイムを無視する、-クリップのレイアウトの計算を誤る、-プラスチックのステムに過度の張力をかける、および取り外しサイクルを急ぐ{6}}）を認識して排除することで、床材の下請け業者や販売業者は品質に関する主張を完全に排除し、人件費を大幅に削減できます。

Yangzhou Dingyue Plastic Electronics Co., Ltd. は、お客様の戦略的製造パートナーとして、これらの高水準の設置をシームレスに実行するために必要な、データに裏付けされた堅牢なハードウェア基盤を提供します。-二重の-工場生産能力と高級自動車グレード-の IATF 16949 準拠によって 15 年にわたる射出成形の職人技を裏付けることで、当社は営利企業の成長に必要な構造的信頼性を提供します。

-今後の商用プロジェクト パイプラインのリスクを今すぐ解消しましょう。包括的な技術データシートを入手したり、認定ラボのストレス テスト ログを確認したり、チームのフィールド検証テスト用に無料の大量サンプル キットをリクエストしたりするには、当社の産業エンジニアリングおよび調達部門にお問い合わせください。{0}



---



コアエンジニアリング要点チェックリスト:



• 基板の完全性:機械式タイル レベリング システムを導入する前に、必ず事前にコンクリート基礎を 10 フィート幅で 1/8 インチの厳密な公差まで水平にしてください。{0}
• 接着剤の管理:平行方向のこて塗りと必須のバックバタリングを実施して、エアポケットのない 95% 以上の固体モルタル被覆率を確保します。{0}
• レイアウトの調整:磁器スラブの正確な寸法に基づいて中間の間隔のバランスを取りながら、すべてのクリップを角から 2 ～ 3 インチの間に配置します。
• トルク規制:テンション プライヤーを調整された機械的停止位置にロックして、クリップの微小な破損やシステム障害を完全に排除します。{0}}
• 養生の規律:衝撃の大きい平行クリップ除去を実行する前に、交渉の余地のない 24 時間のモルタル水和時間を確保してください。{0}
• ポリマーのトレーサビリティ:独立した SGS/TUV テストに裏付けられた 100% バージン ポリプロピレンを使用する認定メーカーからのみツールを調達します。
